Profinet üyeleri için güç kaynağı

Pembe fonksiyon topraklaması iletkenli Profinet üyeleri için güç kaynağı Pek çok boyut doğrudan stoktan teslim edilebilir.

Cable with pink wire next to a pink flamingo

Profinet üyeleri için güç kaynağı

Pembe fonksiyon topraklaması iletkenli Profinet üyeleri için güç kaynağı Pek çok boyut doğrudan stoktan teslim edilebilir.

13.10.2020

HELUKABEL Marketing

Pratik bilgi:

DIN EN 60445 (VDE 0197) standardına uygun olarak üretilen makine ve tesislerde fonksiyon topraklaması iletkeni pembe olmalıdır.

Koruma topraklamasıyla fonksiyon topraklaması arasındaki fark nedir?

Genel olarak iki tür topraklama ayırt edilir: Koruma topraklaması ve fonksiyon topraklaması.

Koruma topraklaması insan ve hayvanları elektrik çarpmasına karşı korumak içindir ve bir arıza olması durumunda koruma sağlar, fonksiyon topraklaması ise elektrikli tesislerin ve ekipmanların sorunsuzca çalışması için önem taşır. Elektrikli tesislerin düzenli şekilde çalıştırılması için hayatidir ve elektromanyetik bozucuların ekipmanın elektronik aksamından uzaklaştırılmasını sağlayarak EMU dayanımına katkı sağlar.

Koruma iletkenlerinin ve topraklama iletkenlerinin türleri

Potansiyel dengelemesi için HELUKABEL kabloları

Illustration Helucontrol Profinet Cable with grey outer sheath

Illustrations of two Heluchain Profinet cables with grey and black outer sheath

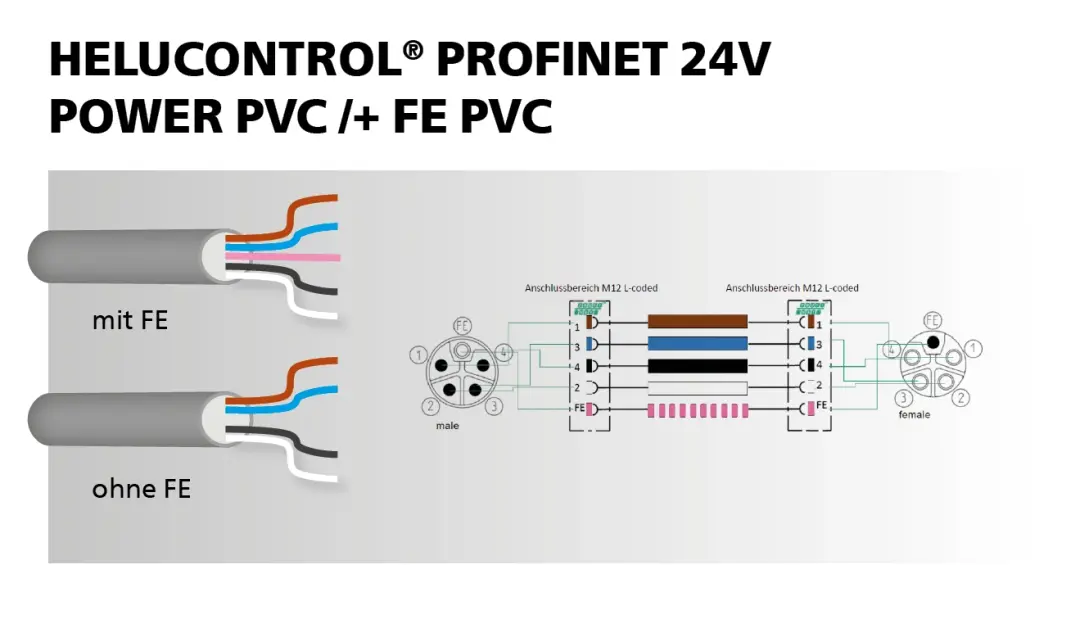

HELUCONTROL® PROFINET 24V POWER PVC /+ FE PVC	HELUCHAIN® PROFINET 24V POWER PVC /+ FE PVC
PVC-PROFINET bağlantı kablosu, DIN VDE 0285-525-2-11 / DIN EN 50525-2-11 esaslı Sıcaklık aralığı: hareketli -15°C ila +80°C sabit -40°C ila +80°C Anma gerilimi: U0/U 300/500 V Minimum bükme yarıçapı: hareketliyse kablo çapının 7,5 katı sabitse kablo çapının 4 katı	PROFINET uyumlu PVC hareketli kablo kanalı kablosu, DIN EN 60445 (VDE 0197) uyarınca Sıcaklık aralığı: hareketli 0°C ila +90°C sabit -30°C ila +90°C Anma gerilimi: U0/U 300/500 V -Minimum bükme yarıçapı: hareketliyse kablo çapının 12 katı sabitse kablo çapının 4 katı
Yapı İletken: Çıplak bakır iletken, DIN VDE 0295 Sınıf 5 / IEC 60228 Sınıf 5 uyarınca ince telli Damar izolasyonu: Özel PVC karışım tipi Z 7225 damar izolasyonu Damar kodlaması: 2 damarlı: BR (L1), BL (N1)3 damarlı: BR (L1), BL (N1), RS (FE)4 damarlı: BR (L1), BL (N1), SW (L2), WS (N2)5 damarlı: BR (L1), BL (N1), SW (L2), WS (N2), RS (FE) Dış kılıf: DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (karışım tipi TM3) uyarınca PVC Kılıf rengi: gri (RAL 7001), metraj işaretli	Yapı İletken: Çıplak bakır iletken, DIN VDE 0295 Sınıf 5 / IEC 60228 Sınıf 5 uyarınca ince telli Damar izolasyonu: DIN VDE 0207-363-3 / DIN EN 50363-3 (karışım tipi TI3) uyarınca PVC Damar kodlaması: kahverengi (L1), mavi (N1), siyah (L2), beyaz (N2), 5 damarlı pembe (FE) Kumaş sargı: min. %25 bindirmeli Dış kılıf: DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (karışım tipi TM3) uyarınca PVC Kılıf rengi: PVC (fonksiyon topraklaması iletkeni yok) siyah (RAL 9005), metraj işaretli+ FE PVC (fonksiyon topraklaması iletkeni var) gri (RAL 7001), metraj işaretli
Özellikleri DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 uyarınca aleve dirençli Şunları içermez: Silikon, kadmiyum, vernik kaplamasını bozucu maddeler Şunlara karşı büyük ölçüde dayanıklıdır: Yağ	Özellikleri Kablo taşıyıcıya uygunluk: maks. Hareket yolu 10 m / hız 3 m/s maks. 3m/s² ́/ maks. 2 milyon döngü Şunları içermez: Silikon, kadmiyum, vernik kaplamasını bozucu maddeler Şunlara karşı büyük ölçüde dayanıklıdır: Yağ
Kullanım alanları Orta düzey mekanik yüklerde esnek uygulamalar için, çekme yükleri olmayan ve cebri hareket yönlendirmesi olmayan serbest hareket için kuru, nemli ve ıslak mekanlarda, ancak açık alanlar için uygun değildir. Takım tezgahlarında, üretim bantları ve konveyörlerde, üretim hatlarında ve tesis kurulumunda PROFINET bileşenlerine güç sağlamak içindir.	Kullanım alanları Kuru / nemli mekanlarda (açık alanda değil) PROFINET uyumlu çok esnek PVC hareketli kablo kanalı kablosu Ölçme, kontrol ve regülasyon teknolojilerinde, otomotiv endüstrisinde sık kaldırma ve bükülme yüklerinde Makine ve tezgah üretimi Kesintisiz hareket eden makine parçaları
Bilgi formunu indir	Bilgi formunu indir

Illustration of potential earthing scheme

Potansiyel dengelemesi için diğer HELUKABEL ürünleri

Tekli damarlar

Rakorlar

Bakır şase bandı

Bakır halat / iletken halat

BUS kablosu

Konektörler
